تقویت آنتن موبایل

نگاهی به سیستم های تقویت کننده آنتن موبایل و نحوه عملکرد آنها

مقدمه : سیستم های تکرار کننده سلولی یک راه حل ایده آل جهت تقویت آنتن دهی موبایل در هر مکانی میباشد که به جهت فقر سیگنال تلفن همراه که در بسیاری از نقاط دنیا وجود دارد ایجاد شده است , دلیل فقر سیگنال و یا به زبان ساده تر علت آنتن ندادن گوشی موبایل و یا پرش آنتن میتواند علت های بسیار ساده یا پیچیده ای داشته باشد که گاه تشخیص آن برای بسیاری از افراد مشکل است , به عنوان مثال از علت های ساده آنتن ندادن گوشی موبایل میتوان به جنس و ساختار مهندسی ساختمان اشاره نمود که باعث ایجاد یک نقطه کور در یک محیط خواهد شد , و همچنین برای مثال میتوان قرار گیری مساوی بین دو  پایگاه مخابراتی را یک علت پیچیده برای عدم آنتن دهی گوشی موبایل اشاره نمود که باعث پرش آنتن شدید خواهد شد . اما دلیل عدم آنتن دهی تلفن همراه هر چه که باشد حل شدنی است , چرا سیستم های تقویت کننده آنتن موبایل با توجه به نیاز جهان طراحی شده است و طیفی بسیار گسترده از سیستم های ساده آنالوگ تا سیستم های فول باند تمام دیجیتال را داراست که در پایین به اختصار توضیح داده خواهد شد .

انتخاب یک تقویت کننده موبایل برای یک موقعیت بسته به پشتیبانی از فرکانس و قابلیت های آن متفاوت است , به عنوان مثال :

تقویت آنتن موبایل توان پایین با باند تمام دیجیتال که مصارف خانگی دارند :

 این نمونه از سیستم ها با  فن آوری سوئیچینگ اتوماتیک , کانال یاب خودکار , فن آوری ضد تداخل و ... قابل انتخاب است , که برای مساحت های 100 الی 500 مترمربع مناسب است

بوستر های توان متوسط نیمه اتوماتیک که مصارف خانگی و نیمه صنعتی دارند :

 این نمونه از سیستم ها با توان خروجی متوسط و فن آوری نیمه حرفه ای جهت تقویت آنتن دهی موبایل برای مساحت های 500 الی 2000 مترمربع مناسب است .

تقویت کننده موبایل آنالوگ ماژولار که مصارف خانگی و عمومی دارند :

 این گروه از تقویت کننده با قابلیت رادیو لینک یکی از حرفه ترین تقویت کننده های موبایل محسوب میشود که این امکان را فراهم میسازد تا با ایجاد یک شبکه وسیع , وضعیت آنتن دهی در پارکینگ طبقاتی , مجتمع های اداری و تجاری و مسکونی بسیار بزرگ , اماکن عمومی , و یا یک ساختمان چندین طبقه را به وضعیت ایدا آل برسایم.

بوستر های صنعتی که بیشتر برای مناطق خارج شهر و یا مناطق بسیار وسیع استفاده میشود :

این نمونه از سیستم ها به جهت توان خروجی بسیار بالا , به جهت افزایش سطح سیگنال در مناطقی به کار میرود که فاصله زیاد با پایگاه های مخابراتی ( بی تی اس ) دارند , که شعاعی بین 5 الی 10 کیلومتر را در بر میگیرد ( نیاز به کارشناسی و ارائه بهترین راه حل )

تقویت کننده آنتن موبایل

تقویت کننده موبایل دو باند خانگی تقویت آنتن موبایل خانگی تقویت کننده موبایل خانگی تقویت کننده آنتن دهی گوشی موبایل بسیار قوی

تقویت آنتن موبایل ارزان فول باند جهت افزایش سطح سیگنال در خانه    تقویت آنتن موبایل 3g-4g    تقویت آنتن موبایل حرفه ای    تقویت آنتن دهی گوشی موبایل برای همراه اول - ایرانسل-رایتل

امواج تلفن همراه و عوامل ساخت تقویت کننده آنتن موبایل

موبایل یا گوشی تلفن همراه وسیله ای برای دریافت و ارسال تماس تلفنی است که بصورت سیار و بی سیم مورد استفاده قرار میگیرد, دریافت و ارسالی که بر روی بستر امواج و فرکانس رادیویی که توسط نخستین بخش در شبکه تلفن همراه , یعنی پایگاه های مخابراتی یا همان بی تی اس ( BTS ) انتشار می یابد . اما انتشار سیگنال توسط پایگاه های مخابراتی از ابتدا تا کنون محدودیت ها و  مشکلات خواص خود را به دنبال داشته است , چرا که بی تی اس های مخابراتی پهنای باند – بار ترافیکی و منطقه پوشش دهی محدود و متغیری دارند که این سبب ایجاد نقاط کور آنتن دهی  برای تلفن همراه و یا عدم پوشش دهی آنتن را دربر داشته است . اما همیشه عدم آنتن دهی گوشی موبایل مربوط به بی تی اس ها نیست , چرا که در بسیاری از اوقات جنس ساختار ساختمان ها , شکل مهندسی ساختمان ها علت اصلی آنتن ندادن تلفن همراه است .

به علت قیمت بسیار بالای پایگاه های مخابراتی ( BTS ) و هزینه نگهداری ماهانه آنها و مهمتر از همه به علت احتمال تداخل فرکانسی شدید به جهت قرار گیری چندین بی تی اس در یک محدوده , امکان استفاده از آنها برای یک نقطه کور بسیار کوچک مقدور نیست . از این رو نیاز شدید به ایجاد تجهیزاتی به نام تقویت کننده آنتن موبایل سلولی دیده شده که با توان پایین تر , ارزان تر و از همه مهم تر بدون ایجاد تداخل بتوانند عدم آنتن دهی تلفن همراه در نقاط کور را برطرف کنند و براحتی وضعیت آنتن دهی گوشی موبایل را در آن مناطق به وضعیت استاندارد برسانند.

آشنایی با فرکانس مخابراتی و تقویت آنتن موبایل و قابلیت های آنها

در تمامی پایگاه های مخابراتی سراسر جهان , استفاده از چند فرکانس پایه و مشخص برای انتقال صوت و یا اطلاعات استفاده میشود که به چندین نسل و زیرمجموعه تقسیم شده است که نسل دوم  فرکانس های 900 مگاهرتز – 1800 مگاهرتز و 1900 مگاهرتز که  شامل فن آوری های شاخص : GSM – GPES – EDGE – DCS  هستند و نسل سوم روی فرکانس های 1900 و 2100 مگاهرتز که شامل فن آوری های شاخص : UMTS – WCDMA – HSPA و نسل چهارم روی رنج فرکانسی متغیر بین 800 مگاهرتز الی 2400 مگاهرتز که شامل فن آوری شاخص : LTEمیباشد .

سیستم های تقویت کننده آنتن موبایل نیز دقیقا در رنج فرکانسی متفاوت و کاملا متناسب با منطقه های مختلف قابل انتخاب است , چرا که استفاده از سیستم تقویت کننده موبایل باید کاملا متناسب با رنج فرکانسی منطقه باشد ( به عنوان مثال استفاده از یک دستگاه 3 باند برای منطقه ای که تنها یک باند فرکانسی در منطقه وجود دارد , کاملا بی مورد است )

حال جدا از این که چه دستگاه چه فرکانسی را پشتیبانی میکند , نکات بسیار مهمتری در مورد سیستم های تقویت امواج موبایل وجود دارد که آن قابلیت های جانبی محسوب میشد  که تاثیر بسزایی در کیفیت نهایی در صوت و دیتا خواهد گذاشت که در پایین به مهمترین آنها اشاره خواهد شد :

تقویت کننده موبایل ضد تداخل :

این سیستم ها با تنظیم اتوماتیک آپ لینک و دان لینک فرکانس های مخابراتی , تداخل فرکانسی از ورودی پایگاه های مخابراتی را برطرف خواهد کرد

تقویت آنتن موبایل مجهز به فیلتر فرکانس :

این تکنولوژی باعث ایجاد یک فرکانس امن و بدون ضرر در محیط خواهد شد

تقویت کننده امواج موبایل مجهز به AGC :

این واژه مخفف اتوماتیک گین کنترل است که همان طور از نامش پیداست با کنترل میزان خروجی و ورودی سیگنال کمک خواهد کرد , تا بهترین کیفیت صدا حاصل گردد

تقویت کننده سیگنال موبایل با قابلیت قفل کانال :

این ماژول این امکان را فراهم میسازد تا در مناطق و بافت شلوغ شهری با قفل کردن روی یک فرکانس با بار ترافیکی مناسب از پرش آنتن گوشی موبایل جلوگیری کنیم

تجهیزات جانبی مربوط به دستگاه تقویت کننده موبایل

دستگاه تقویت کننده موبایل برای دریافت و انتشار سیگنال از دکل های بی تی اس به تنهایی قادر به انجام این کار نیست , برای همین این سیستم ها به صورت پکیچ ارائه میشوند که در زیر به صورت اجمالی توضیحاتی داده خواهد شد

یک پکیج مورد نیاز برای افزایش سطح سیگنال در یک نقطه یا منطقه شامل :

یک آنتن گیرنده برای قرار گیری در فضای بیرونی که بسته به منطقه جغرافیایی از نمونه های , آنتن یاگی , آنتن لگاریتمی , آنتن گرید و پارابولیک قابل انتخاب است

یک آنتن فرستنده برای قرار گیری در نقطه کور آنتن دهی که بسته به مساحت های مختلف از نمونه های , آنتن پچ , آنتن امنی , آنتن بک فایر و آنتن سکتور قابل انتخاب است

کابل کوکسیال مخابراتی که بسته به میزان کابل کشی از نمونه های ال ام آر 400 و 600 یا آر جی 58 یا هیلیاکس و یا فیدر استفاده میشود

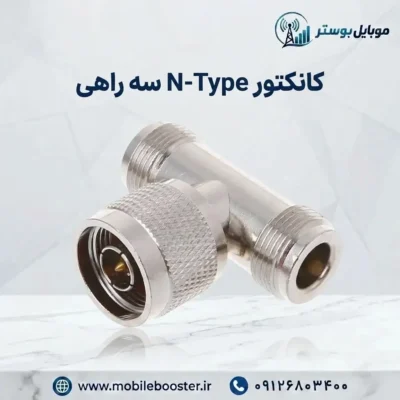

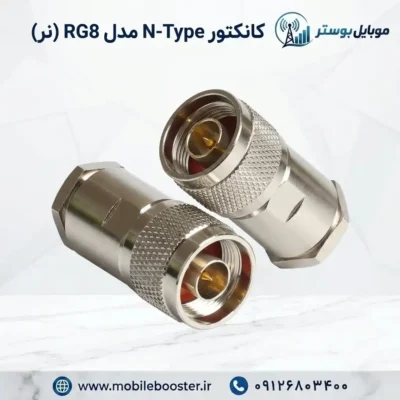

کانکتور برای اتصال کابل به آمپلی فایر

بوستر یا ریپیتر که به عنوان بخش اصلی پکیج وظیفه تقویت سیگنال تلفن همراه را داراست

خرید و فروش کابل کواکسیال مخابراتی خرید و فروش اسپلیتر و کوپلر کانکتور فروش و خرید آنتن یاگی - پنلی - لگاریتمی - گرید - سکتور

نحوه قراگیری تجهیزات و عملکرد تقویت کننده سیگنال تلفن همراه

نحوه عملکرد سیستم تقویت آنتن دهی موبایل به این شرح است که :

  • با قرار گرفتن یک گیرنده در نقطه ای که حدنصاب توان فرکانس تلفن همراه برای راه اندازی بوستر یا ریپیتر وجود دارد , سیگنال مورد نظر توسط یک کابل کواکسیال مخابراتی به بوستر انتقال داده میشود .
  • بوستر با توجه به قابلیت هایی که در هر کدام از سیستم ها متفاوت است , سیگنال دریافت شده را تجزیه و تحلیل و در انتها پس از افزایش سطحی مشخص  , آن را توسط یک کابل کواکسیال دیگر به یک آنتن داخلی منتقل میکند
  • در انتها با قرار گیری آنتن فرستنده در نطقه ای که با ضعف سیگنال تلفن همراه مواجه است , وضعیت آنتن دهی گوشی موبایل برای اپراتور مورد نظر به سطح ایده آل خواهد رسید



مجموعه مخابراتی ایران بوستر با بیش از 500 پروژه موفق در سراسر ایران و با تضمین کامل رضایت مشتری , این اطمینان را به هموطنان گرامی میدهد که عدم آنتن دهی تلفن همراه برای اپراتور های ایران ( همراه اول – ایرانسل – رایتل – تالیا )  را در هر نقطه ای از ایران عزیر برطرف نماید . با توجه به مقدمه فوق : در نظر داشته باشید که انتخاب یک سیستم کاملا وابسته به موقعیت شما از نظر جغرافیایی و همچنین جنس و ساختار مهندسی موقیت شماست . شما میتوانید برای مشاوره رایگان جهت بهترین انتخاب و به دنبال آن بهترین بازدهی و نتیجه مطلوب با شماره : 02144297497 و یا همراه : 09122808066 تماس حاصل فرمایید
