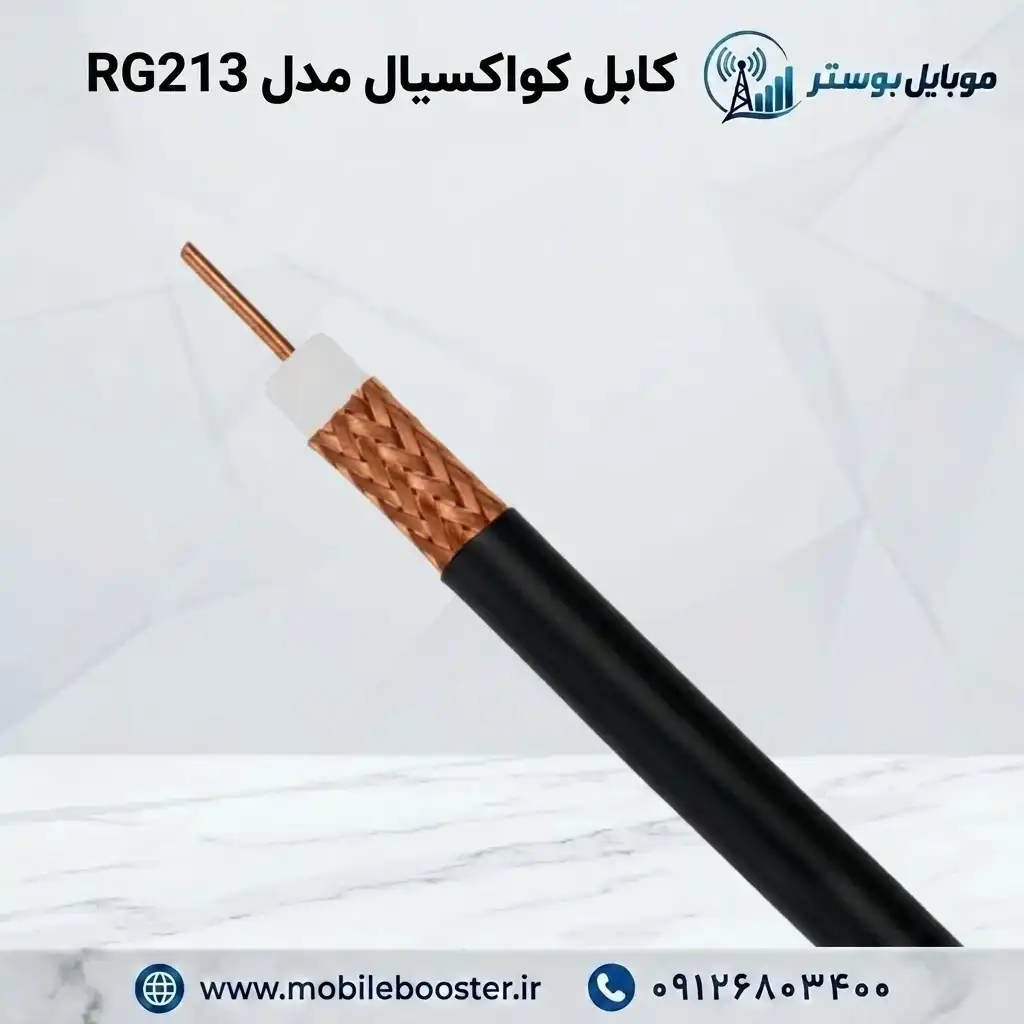

کابل کواکسیال مدل RG213

در سیستم‌های مخابراتی و تقویت‌کننده‌های آنتن موبایل، کیفیت کابل به اندازه خود بوستر و آنتن اهمیت دارد. اگر در مسیر انتقال سیگنال از کابلی استفاده شود که تحمل فرکانس بالا، افت پایین و پایداری مناسب نداشته باشد، بخش قابل توجهی از توان سیگنال پیش از رسیدن به مقصد از بین می‌رود. کابل کواکسیال RG213 یکی از گزینه‌های استاندارد و قابل اعتماد برای استفاده در سیستم‌های RF، آنتن و بوسترهای موبایل است که به دلیل ساختار مقاوم، امپدانس ۵۰ اهم و افت سیگنال کنترل‌شده، در بسیاری از پروژه‌های حرفه‌ای مورد استفاده قرار می‌گیرد.

انتخابی مطمئن برای انتقال پایدار سیگنال در فرکانس‌های بالا

کابل RG213 برای کاربردهایی طراحی شده که در آن‌ها علاوه بر انتقال دقیق سیگنال، استحکام فیزیکی و دوام کابل نیز اهمیت زیادی دارد. هادی داخلی این کابل از ۷ رشته مسی با ساختار 7/0.75 تشکیل شده که رسانایی مناسب و مقاومت مکانیکی خوبی را به طور همزمان فراهم می‌کند. قطر خارجی حدود ۱۰.۳ میلی‌متر نشان می‌دهد که این کابل نسبت به مدل‌های سبک‌تر مانند RG58 ضخیم‌تر و مقاوم‌تر است و برای مسیرهایی که نیاز به افت کمتر و پایداری بیشتر دارند، انتخاب مناسب‌تری محسوب می‌شود. این ویژگی‌ها باعث می‌شود RG213 در نصب آنتن‌های بیرونی، اتصال بوسترها، تجهیزات مخابراتی و لینک‌های رادیویی کوتاه تا متوسط، عملکردی قابل اعتماد داشته باشد.

مشخصات فنی کابل کواکسیال RG213

• امپدانس: ۵۰ اهم
• هادی داخلی: ۷ رشته مسی با ساختار 7/0.75
• قطر خارجی: حدود ۱۰.۳ میلی‌متر
• ظرفیت خازنی: حدود ۱۰۱ پیکوفاراد بر متر
• حداکثر ولتاژ: حدود ۳۷۰۰ تا ۵۰۰۰ ولت RMS
• ضریب سرعت (Velocity Factor): ۶۶٪
• بسامد کاری: تا ۱ گیگاهرتز (1000 MHz)
• محدوده دمای کاری: ۲۰- تا ۸۵+ درجه سانتی‌گراد

میزان تضعیف سیگنال در فرکانس‌های مختلف

یکی از معیارهای مهم در انتخاب کابل کواکسیال، مقدار افت سیگنال در فرکانس‌های مختلف است. کابل RG213 در مقایسه با کابل‌های سبک‌تر، برای انتقال سیگنال در مسیرهای طولانی‌تر عملکرد مناسب‌تری دارد. مقادیر تقریبی تضعیف این کابل به شرح زیر است:

• ۱۰۰ مگاهرتز: ۷.۳ dB / 100m
• ۴۰۰ مگاهرتز: ۱۵.۳ dB / 100m
• ۹۰۰ مگاهرتز: حدود ۲۵ dB / 100m
• ۱۵۰۰ مگاهرتز: ۳۳.۹ dB / 100m

انتخاب مناسب برای مسیرهای حرفه‌ای‌تر

کابل RG213 معمولاً زمانی انتخاب می‌شود که کابل‌های نازک‌تر مانند RG58 دیگر پاسخگوی نیاز پروژه نیستند. این کابل به دلیل قطر بیشتر و ساختار مقاوم‌تر، در برابر شرایط کاری سخت‌تر و انتقال توان بالاتر عملکرد بهتری دارد. البته در پروژه‌هایی که طول مسیر بسیار زیاد است یا فرکانس کاری بالاتر می‌رود، همچنان باید میزان افت نهایی به دقت بررسی شود تا مناسب‌ترین کابل انتخاب شود. اگر برای انتخاب بین RG213، RG8 یا LMR400 نیاز به بررسی دقیق‌تری دارید، مشاوره فنی می‌تواند از بروز افت سیگنال و هزینه‌های اضافی در اجرای پروژه جلوگیری کند.
